EMI 馈通滤波器，低通滤波器
穿越式（馈通）低通滤波器使用于交流电源线滤波，亦可用与直流大电流场合。但直流滤波器不能应用于交流场合。
产品详情
资料下载

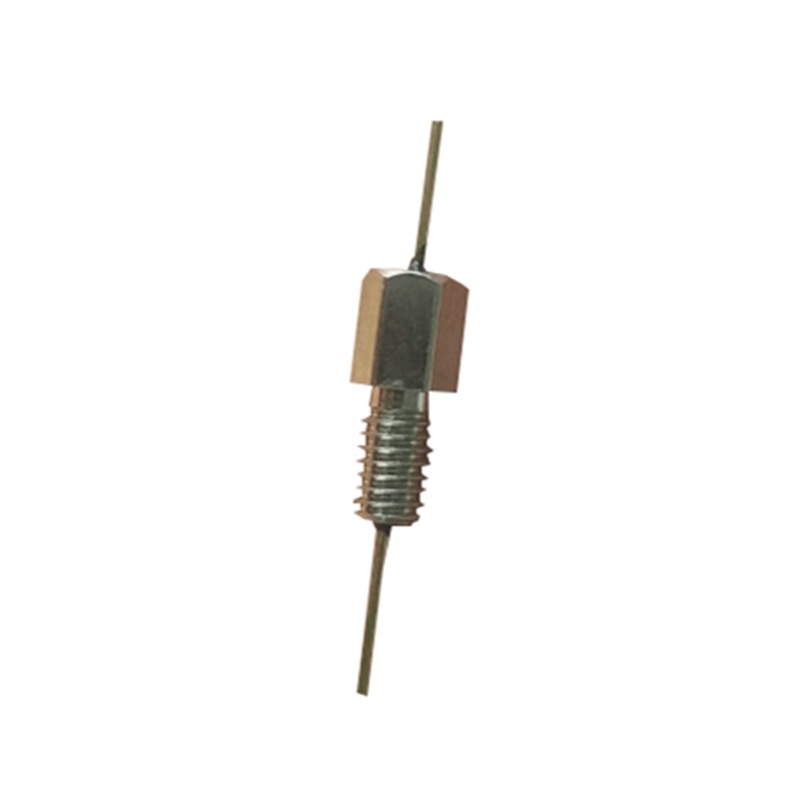

EMI 馈通滤波器，低通滤波器
德平研制生产的穿越式（馈通）低通滤波器，是以陶瓷介质为基础，充分发挥了陶瓷介质电容使用寿命长、可靠性高等优点，产品有直流/交流100V、250V、400V系列；由于抗电轻度高，一般抗电强度为额定电压的6倍以上，容量从1.5pF~10000pF，有C、L-C、T、Pi电气配置，能适应各种不同原抗阻性和负载阻性的需要，是电源线滤波器的最佳选择。
1、特性
具有电容范围宽、自感应频率低、对频率高达3倍以上的电压脉冲具有较强的抗干扰能力等特点，其主要应用领域为: 电力及数据处理、通信技术、汽车电子学、工业电子学、电子陶瓷等。
2、选型指南
3、外形尺寸图
Drill Size | D | d | L | T | C | F | E | 0 | Circuit | Voltage |
M2.5 | 3.3±0.1 | M 2.5 X0.45 | 30±2 | 3.0±0.2 | 3±0.2 | 0.75±0.05 | 8±1 | 16±1 | C | VDC |
M3 | 4±0.1 | M 3 X 0.5 | 30±2 | 3.0±0.2 | 3±0.2 | 0.75±0.05 | 8±1 | 16±1 | C | VDC |
M4 | 5±0.2 | M4 X 0.7 | 30±2 | 7.0±0.2 | 6±0.2 | 0.75±0.05 | 8±1 | 9±1 | C/L/PI | VDC |
5±0.2 | M4 X 0.7 | 28±2 | 4.0±0.2 | 2.5±0.2 | 0.75±0.05 | 10.5±1 | 11±1 | C/L | VDC | |
6±0.2 | M4 X 0.7 | 30±2 | 5.0±0.2 | 2.5±0.2 | 0.75±0.05 | 9±1 | 13±1 | C/L | VDC | |
M5 | 8±0.2 | M5 X 0.7 | 35±2 | 5.0±0.2 | 6.5±0.2 | 1.5±0.1 | 10.5±1 | 13±1 | C/L/PI | VDC/AC |
6±0.2 | M5 X 0.7 | 28±2 | 7.0±0.2 | 4.0±0.2 | 0.75±0.05 | 8±1 | 9±1 | |||
M6 | 8±0.2 | M6 X0.75 | 35±2 | 5.0±0.2 | 6.5±0.2 | 1.5±0.1 | 10.5±1 | 13±1 | C/L/PI | VDC |
C | VAC | |||||||||
8±0.2 | M6 X 1.0 | 35±2 | 5.0±0.2 | 6.5±0.2 | 1.5±0.1 | 10.5±1 | 13±1 | C/L/PI | VDC | |
C | VAC | |||||||||
M8 | 12±0.2 | M8 X 1.0 | 35±2 | 7.5±0.2 | 6.5±0.2 | 2.0±0.1 | 10±1 | 11±1 | C/L/PI | VDC |
C | VAC | |||||||||
M10 | 12±0.2 | M 10 X 1.0 | 35±2 | 5.0±0.2 | 6.5±0.2 | 2.0±0.1 | 10.5±1 | 13±1 | C/L/PI | VDC |
C | VAC | |||||||||
8-32 | 5±0.2 | 8-32-UNC-2A | 30±2 | 6.7±0.4 | 2.5±0.2 | 1.0±0.05 | 5.0±1 | 16±1 | C/L/PI | VDC |
Customer designed Drill Size are available | ||||||||||
4.最小插入损耗
电路类型 Circuit | Capacitance (pf） | Minimum No-Load Insertion Loss (dB) at 25°C | |||||||
10Khz | 100Khz | 1Mhz | 10Mhz | 100Mhz | 300Mhz | 1Ghz | 10Ghz | ||
Pi | 200 | -- | -- | -- | -- | 7 | 18 | 29 | 32 |
Pi | 1000 | -- | -- | -- | 5 | 35 | 55 | 70 | 75 |
Pi | 2000 | -- | -- | -- | 12 | 50 | 60 | 73 | 75 |
Pi | 4700 | -- | -- | 15 | 65 | 73 | 80 | 80 | |
Pi | 6800 | -- | -- | 2 | 18 | 70 | 75 | 80 | 80 |
Pi | 12000 | -- | -- | 5 | 21 | 70 | 75 | 80 | 80 |
Pi | 20000 | -- | 10 | 25 | 65 | 80 | 90 | 90 | 80 |
C/L | 10 | -- | -- | -- | -- | -- | -- | -- | -- |
C/L | 47 | -- | -- | -- | -- | -- | -- | 13 | 25 |
C/L | 100 | -- | -- | -- | -- | 9 | 19 | 27 | 34 |
C/L | 470 | -- | -- | -- | 2 | 21 | 28 | 38 | 45 |
C/L | 1000 | -- | -- | -- | 7 | 26 | 30 | 41 | 49 |
C/L | 2200 | -- | -- | -- | 12 | 27 | 34 | 44 | 50 |
C/L | 3300 | -- | -- | -- | 14 | 30 | 36 | 45 | 52 |
C/L | 4700 | -- | -- | 3 | 15 | 32 | 38 | 45 | 55 |
C/L | 6800 | -- | -- | 3 | 18 | 35 | 40 | 48 | 57 |
C/L | 10000 | -- | 4 | 9 | 25 | 39 | 42 | 55 | 70 |
C/L | 47000 | 6 | 22 | 33 | 55 | 70 | 85 | 90 | 80 |
C/L | 100000 | 15 | 30 | 50 | 70 | 90 | 90 | 90 | 80 |
C/L | 470000 | 20 | 40 | 80 | 90 | 90 | 90 | 90 | 80 |
